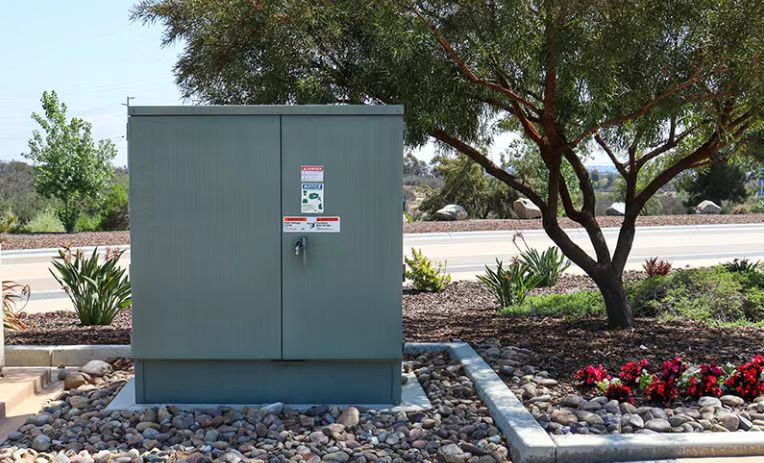

تین فیز پیڈ ماونٹڈ ڈسٹری بیوشن ٹرانسفارمر کو کیسے تار لگائیں؟

 https: // YouTube . com/شارٹس/1etvtug1qmk؟ خصوصیت=شیئر کریں

جب ہم بجلی کی تقسیم کے لئے تین کھس پیڈ ماونٹڈ ٹرانسفارمر خریدتے ہیں ، لیکن پیشہ ور کارکن کی خدمات حاصل نہ کریں (یقینا ، ،یاوے ٹرانسفارمرانسٹالیشن کی رہنمائی کے لئے سب سے محفوظ انسٹالیشن گائیڈنس سروس فراہم کرتا ہے) ، ہم تین مرحلے میں ماونٹڈ ٹرانسفارمر کو تار بنانے کے لئے کیسے کرسکتے ہیں؟

ٹھیک ہے ، آئیے اس نقطہ پر پہنچیں . وائرنگ تھری فیز پیڈ ماونٹڈ ٹرانسفارمر میں کئی مراحل شامل ہیں .

مواد کو پہلے تیار کیا جانا چاہئے:

تین فیز پیڈ ماونٹڈ ٹرانسفارمر

کنڈکٹر (بوجھ کے لئے مناسب گیج)

گراؤنڈنگ چھڑی اور تار

کنیکٹر اور ٹرمینلز

وہ سامان جو ہمیں ہائی وولٹیج بجلی کے کام میں محفوظ رکھ سکتا ہے (جیسے دستانے ، چشم)

یہاں ایک عام گائیڈ ہے:

اقدامات

حفاظت کی ضمانت:

ٹرانسفارمر کو وائرنگ کرنے سے پہلے ، یقینی بنائیں کہ آپ کے پاس مناسب ذاتی حفاظتی سامان (پی پی ای) . ہے اور کسی بھی کام کو شروع کرنے سے پہلے پاور سسٹم کو ڈی انرجائز کریں ، خاص طور پر اس طرح کے ہائی وولٹیج الیکٹریکل ورک .

ٹرانسفارمر رابطوں کو سمجھیں:

عام طور پر ، ٹرانسفارمرز WYE (Y) یا ڈیلٹا (Δ) کی تشکیل . (میں منسلک ہوسکتے ہیںDyn11 ٹرانسفارمر کیا ہے؟) صحیح سیٹ اپ . کے لئے ٹرانسفارمر کی خصوصیات کو چیک کریں

ٹرمینلز کا پتہ لگائیں:

پرائمری اور سیکنڈری ٹرمینلز . تک رسائی کے ل Trans ٹرانسفارمر کا دیوار کھولیں

بنیادی پہلو کو وائرنگ:

تین فیز لائنوں (L1 ، L2 ، L3) کو ٹرانسفارمر کے بنیادی ٹرمینلز سے مربوط کریں . اگر ہم WYE کنفیگریشن کا استعمال کرتے ہیں تو ، غیر جانبدار نقطہ کو زمین . سے مربوط کریں۔

ثانوی پہلو کو وائرنگ:

بوجھ کی ضروریات کے مطابق ثانوی لائنوں کو جوڑیں . ایک بار پھر ، اگر ہم WYE کنفیگریشن کا استعمال کرتے ہیں تو ، یقینی بنائیں کہ غیر جانبدار مناسب طریقے سے گراؤنڈ ہے .

گراؤنڈنگ:

ٹرانسفارمر کے گراؤنڈنگ ٹرمینل . سے گراؤنڈنگ الیکٹروڈ سسٹم منسلک کریں۔ اس سے بجلی کی خرابیوں کو روکنے میں مدد ملے گی .

رابطوں کی توثیق:

محفوظ اور مناسب فٹنگ کے ل all تمام رابطوں کی ڈبل چیک کرنا ضروری ہے . اور ہمیں یہ یقینی بنانا ہوگا کہ تاروں کا رنگ کوڈنگ معیارات سے مماثل ہے ، وہ عام طور پر تین مراحل . کے لئے سیاہ ، سرخ اور نیلے رنگ کے ہوتے ہیں۔

جانچ:

تقویت دینے سے پہلے ، ہمیں تسلسل کی جانچ پڑتال کے ل a ایک ملٹی میٹر کا استعمال کرنا چاہئے اور اس بات کو یقینی بنانا چاہئے کہ جب نتائج کی تصدیق ہوتی ہے تو ٹرانسفارمر . میں کوئی مختصر سرکٹس موجود نہیں ہیں ، ہم ٹرانسفارمر کو آہستہ آہستہ تقویت بخش سکتے ہیں اور کسی بھی بے ضابطگیوں کے لئے مانیٹر کرسکتے ہیں .

حتمی چیک:

تقویت دینے کے بعد ، مناسب آپریشن . کی تصدیق کے لئے ثانوی پہلو پر آؤٹ پٹ وولٹیج چیک کریں

اہم نوٹ

کام کو ٹرانسفارمر کے مخصوص وائرنگ ڈایاگرام اور مقامی برقی کوڈ . کی بنیاد پر لازمی ہے۔

اگر آپ بجلی کے نظام کے ساتھ تجربہ کار نہیں ہیں تو ، کسی اہل الیکٹریشن کی خدمات حاصل کرنے پر غور کریں:یاوے ٹرانسفارمرپیشہ ور ٹرانسفارمر رہنمائی کا کام . فراہم کرتا ہے

سب سے زیادہ ، یہ ایک عمومی جائزہ ہے ، مخصوص تنصیبات ٹرانسفارمر ماڈلز اور مقامی قواعد و ضوابط کی بنیاد پر مختلف ہوسکتی ہیں جن کا ہم . کا حوالہ دیتے ہیں۔
